Comment faire l'éclairage d'un terrain de football ?

Eclairage Football Les projecteurs Niveaux éclairage Uniformité éclairage Trame de relevé photométrique Guide Sportif

L’éclairage d’un terrain de Football :

Bien souvent les structures sportives footballistiques sont équipées de projecteurs “ancienne génération” (projecteur Iodure de 1000W ou 2000W) positionnés sur des mâts de différentes hauteurs.

L’équipe de StopLED vous apportera tout son savoir faire afin de proposer la ou les solutions personnalisée(s), adaptée(s) à votre structure, tout en respectant et s’engageant sur le résultat lumineux pour répondre à la norme imposée par la FFF. Sur un éclairage de terrain de football, ou de grand terrains de jeux extérieurs, il est important de bien définir la catégorie du terrain qui déterminera ensuite le niveau de luminosité qui sera nécessaire. Par exemple un terrain de football de Catégorie E6 sera éclairé à un niveau de luminosité de 150 Lux moyen.

Pour les grands terrains de sport ou les terrains de football, plusieurs possibilités s’offrent à vous dans votre projet de rénovation ou d’installation d’un éclairage LED :

  • Vous avez des mâts en place ou des massifs béton prêts à recevoir des mâts ? Nous pouvons rénover les éclairages et les projecteurs en se repositionnant sur les mâts actuels ou sur les embases actuelles.
  • Vous n’avez pas de mâts ? Dans ce cas, nous vous accompagnons dans la préconisation du positionnement afin de respecter la disposition idéale et adéquate pour le meilleur rendu lumineux.

La gamme de luminaires Speqtris Sport adaptée à l’éclairage des terrains de football :

Pour éclairer des stades de football, ou des grands terrains de sport extérieurs, sur mât nous utilisons principalement les produits suivants de la gamme Speqtris Sport, la marque dédiée aux éclairages sportifs :

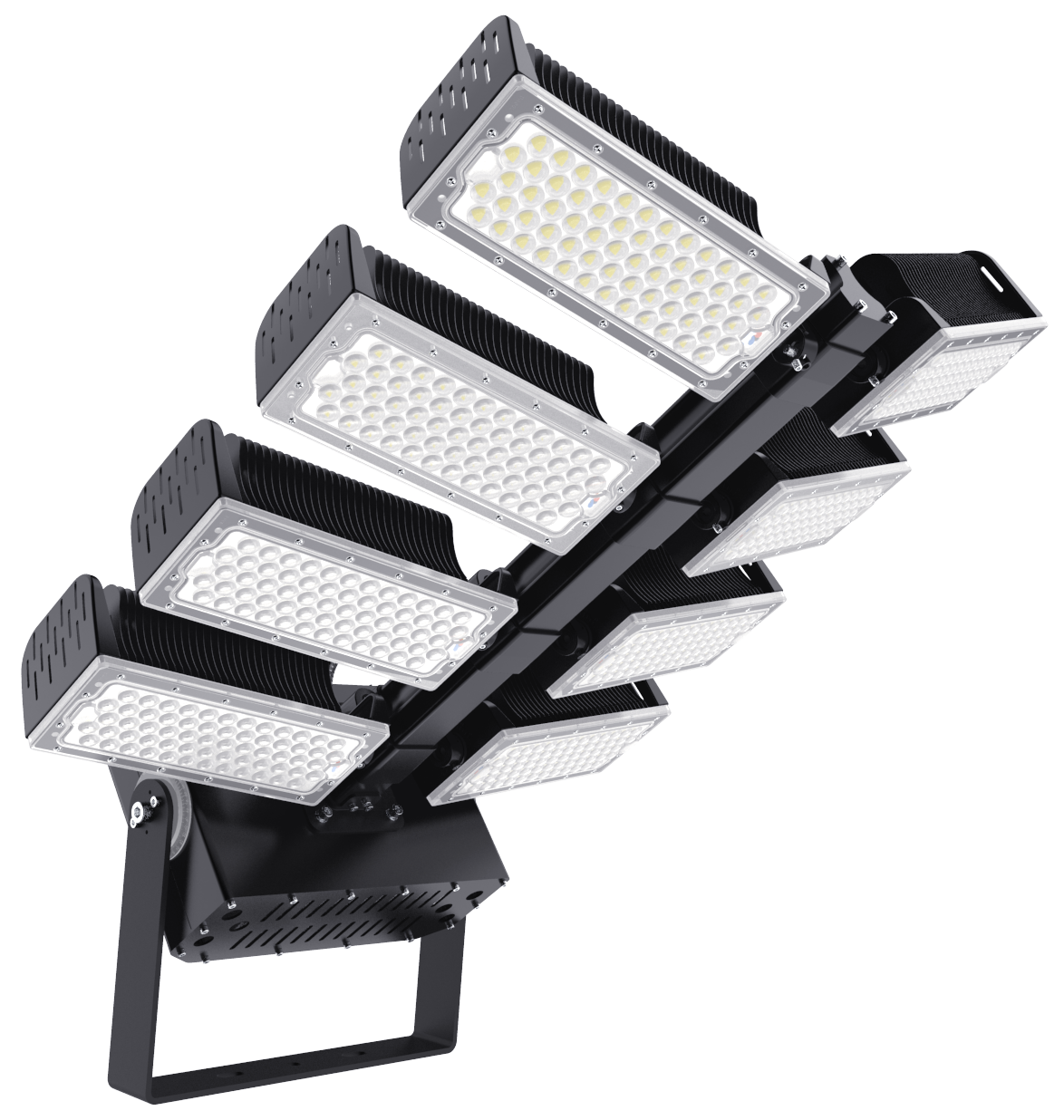

Projecteur LED Goliath Projecteur LED Helios Projecteur LED Cronos



L’éclairage :

Les terrains de football sont catégorisés selon 7 niveaux E1 / E2 / E3 / E4 / E5 / E6 / E7

Les niveaux E1 / E2 et E3 sont plutôt faits pour le sport de très haut niveau avec des stades et des matchs qui passent en retransmission télévisuelle. (Ligue 1, Ligue 2, Championnat National)

Les niveaux E4 / E5 / E6 / E7 sont des terrains plus utilisés pour des compétitions de type Amateur (Championnat Régional, Départemental, Entrainement,….).

Eclairage des abords de l’aire du jeu :


Afin de permettre aux joueurs et arbitres d’utiliser la totalité de l’aire de jeu, le niveau d’éclairement à 1,5 m des lignes de touche et de but ne devra pas être inférieur à 75% du niveau d’éclairement mesuré aux points de référence sur le terrain. (Point bis sur figure trame de relevé)



Eclairage des abords de l’aire du jeu :

L’éclairage sportif nécessite d’apporter une uniformité de la lumière sur l’ensemble du terrain afin d’avoir un confort de jeu pour la pratique sportive.

Elle doit donc répondre à des normes précises :



Valeur U1 = L’ancienne dénomination du facteur d’uniformité Emin/Emax. Le facteur d’uniformité U1 de l’éclairement, pour chaque plan horizontal (U1h) et vertical (U1v), se calcule comme suit :

Valeur U2 = L’ancienne dénomination du facteur d’uniformité Emin/Emoy. Le facteur d’uniformité U2 de l’éclairement, pour chaque plan horizontal (U2h) et vertical (U2v), se calcule comme suit :

Trame de relevé des points d’éclairage :

Pour les terrains de football classés en E1, E2 et E3, le relevé photométrique de référence est basé sur le maillage retenu par l’UEFA comprenant 77 points de mesure.

Nous présentons ici, le relevé photométrique composé de 25 points pour les terrains de football classés en E4/ E5 / E6 / et E7. Les valeurs sont prises au sol selon le maillage présenté ci dessous.



Télécharger notre fiche de relevé photométrique



AVEC PLUS DE 10 ANS D’EXPÉRIENCES TERRAIN ET DE RÉALISATIONS, NOUS AVONS CONÇU ICI UN PANEL DE DISPOSITION D’ÉCLAIRAGE ET D’IMPLANTATION SELON CHAQUE SPORTS.

CETTE OUTIL VOUS PERMETTRA DE RETROUVER RAPIDEMENT LES ÉTUDES PHOTOMÉTRIQUES CORRESPONDANTES À VOTRE PROJETS ET VOUS PERMETTRA DE DÉFINIR ET PROPOSER LE MATÉRIEL ADÉQUAT POUR LE RÉSULTAT LUMINEUX SOUHAITEZ.

  • + de 300 projets à votre disposition.
  • Des études photométriques sur l’ensemble des sports.
  • Des implantations types et fréquentes selon chaque niveaux de compétition.
  • Un accès aux documents simplifier via une inscription internet.
  • Le savoir-faire et l’expérience à porter d’accès pour tous nos clients.



Autres réglementations à prendre en compte !

Dimensions Terrain Implantation des mâts Inclinaison maximale des luminaires Taux d'éblouissement Prescription CCTP

Dimensions d’un terrain de football :

Les dimensions d’un terrain de football sont assez variées selon chaque situation et commune. Tous les terrains ne font pas forcément les mêmes dimensions.

Généralement, la longueur est comprise entre 90 et 120m et la largeur entre 45 et 90m et si le terrain est spécifique football ou destiné aux sports extérieurs (aire de grand jeu).

Les 2 dimensions que nous retrouvons le plus fréquemment sont :

  • Terrain de football 105×68 m
  • Terrain de football 100×60 m

Implantation des éclairages et positionnement des mâts :

L’implantation des projecteurs, et donc des mâts d’éclairage de terrain de football, devrait être réalisée de telle sorte que la distance à la verticale de l’axe des projecteurs les plus avancés (ligne de feux) soit située à au moins :

  • 12 m pour les niveaux E1
  • 6 m pour les niveaux E2 et E3
  • 2,5 m pour les niveaux E4 à E7



Inclinaison des projecteurs :

L’inclinaison maximale des projecteurs (axe optique) par rapport à la verticale doit être inférieure ou égale à 70° pour l’ensemble des terrains.

Pour éviter tout risque d’éblouissement et également un éclairage en dehors du terrain, gênant pour le voisinage ou la biodiversité, le positionnement des projecteurs sur les mâts doit respecter une inclinaison maximale de 70°.

En cas d’impossibilité, l’étude photométrique doit garantir le respect de la valeur maximal GR (50).



Taux d’éblouissement GR – Terrain de Football :

Afin d’éviter tout risque d’éblouissement, toutes nos études prennent en compte le Glare Rating pour étudier et analyser le risque de gêne des éclairages.

Pour limiter l’éblouissement, la valeur du taux d’éblouissement (GR) doit être inférieure ou égale à 50 pour les niveaux de catégorisation des terrains de E1 à E5.

Pour les niveaux E1 à E5, le calcul du GR est déterminé selon une trame de 32 points de référence précisés selon la trame de la FFF. Les calculs sont pris à une hauteur de 1m50 par rapport au sol.

Le CCTP (Cahier des Clauses Techniques Particulières) est un document nécessaire pour tout marché public. Il permet de déterminer les besoins de l’acheteur. Pour l’éclairage de terrain(s) de football, des normes d’éclairement doivent être respectées afin d’assurer la conformité de chaque terrain à éclairer.

Si vous avez pour projet d’éclairer un terrain de football, choisissez la catégorie de jeu correspondant à votre terrain ci-dessous et intégrez la norme à votre CCTP avec notre bouton  « Copier le texte » !

Sélectionnez pour visualiser le texte :
E1
/
E2
/
E3
/
E4
/
E5
/
E6
/
E7

D’après la norme d’éclairage de la Fédération Française de Football :

Catégorie E1 :

  • EhMoy mise en service (lux) : 2300
  • EhMoy à maintenir (lux) : 1840
  • EhMoy substitution à maintenir (lux) : 1250
  • U1h rapport EhMin/EhMax : ≥ 0,6
  • U2h uniformité EhMin/EhMoy : ≥ 0,7

Afin de permettre aux joueurs et arbitres d’utiliser la totalité de l’aire de jeu, le niveau d’éclairement à 1,5 m des lignes de touche et de but ne devra pas être inférieur à 75% du niveau d’éclairement mesuré aux points de référence sur le terrain.

COPIER LE TEXTE

D’après la norme d’éclairage de la Fédération Française de Football :

Catégorie E2 :

  • EhMoy mise en service (lux) : 1250
  • EhMoy à maintenir (lux) : 1000
  • EhMoy substitution à maintenir (lux) : 700
  • U1h rapport EhMin/EhMax : ≥ 0,5
  • U2h uniformité EhMin/EhMoy : ≥ 0,7

Afin de permettre aux joueurs et arbitres d’utiliser la totalité de l’aire de jeu, le niveau d’éclairement à 1,5 m des lignes de touche et de but ne devra pas être inférieur à 75% du niveau d’éclairement mesuré aux points de référence sur le terrain.

COPIER LE TEXTE

D’après la norme d’éclairage de la Fédération Française de Football :

Catégorie E3 :

  • EhMoy mise en service (lux) : 750
  • EhMoy à maintenir (lux) : 600
  • EhMoy substitution à maintenir (lux) : 400
  • U1h rapport EhMin/EhMax : ≥ 0,5
  • U2h uniformité EhMin/EhMoy : ≥ 0,7

Afin de permettre aux joueurs et arbitres d’utiliser la totalité de l’aire de jeu, le niveau d’éclairement à 1,5 m des lignes de touche et de but ne devra pas être inférieur à 75% du niveau d’éclairement mesuré aux points de référence sur le terrain.

COPIER LE TEXTE

D’après la norme d’éclairage de la Fédération Française de Football :

Catégorie E4 :

  • EhMoy mise en service (lux) : 400
  • EhMoy à maintenir (lux) : 320
  • EhMoy substitution à maintenir (lux) : aucun
  • U1h rapport EhMin/EhMax : ≥ 0,5
  • U2h uniformité EhMin/EhMoy : ≥ 0,7

Afin de permettre aux joueurs et arbitres d’utiliser la totalité de l’aire de jeu, le niveau d’éclairement à 1,5 m des lignes de touche et de but ne devra pas être inférieur à 75% du niveau d’éclairement mesuré aux points de référence sur le terrain.

COPIER LE TEXTE

D’après la norme d’éclairage de la Fédération Française de Football :

Catégorie E5 :

  • EhMoy mise en service (lux) : 250
  • EhMoy à maintenir (lux) : 200
  • EhMoy substitution à maintenir (lux) : aucun
  • U1h rapport EhMin/EhMax : ≥ 0,5
  • U2h uniformité EhMin/EhMoy : ≥ 0,6

Afin de permettre aux joueurs et arbitres d’utiliser la totalité de l’aire de jeu, le niveau d’éclairement à 1,5 m des lignes de touche et de but ne devra pas être inférieur à 75% du niveau d’éclairement mesuré aux points de référence sur le terrain.

COPIER LE TEXTE

D’après la norme d’éclairage de la Fédération Française de Football :

Catégorie E6 :

  • EhMoy mise en service (lux) : 150
  • EhMoy à maintenir (lux) : 120
  • EhMoy substitution à maintenir (lux) : aucun
  • U1h rapport EhMin/EhMax : ≥ 0,4
  • U2h uniformité EhMin/EhMoy : ≥ 0,6

Afin de permettre aux joueurs et arbitres d’utiliser la totalité de l’aire de jeu, le niveau d’éclairement à 1,5 m des lignes de touche et de but ne devra pas être inférieur à 75% du niveau d’éclairement mesuré aux points de référence sur le terrain.

COPIER LE TEXTE

D’après la norme d’éclairage de la Fédération Française de Football :

Catégorie E7 :

  • EhMoy mise en service (lux) : aucun
  • EhMoy à maintenir (lux) : 75
  • EhMoy substitution à maintenir (lux) : aucun
  • U1h rapport EhMin/EhMax : aucun
  • U2h uniformité EhMin/EhMoy : ≥ 0,4

Afin de permettre aux joueurs et arbitres d’utiliser la totalité de l’aire de jeu, le niveau d’éclairement à 1,5 m des lignes de touche et de but ne devra pas être inférieur à 75% du niveau d’éclairement mesuré aux points de référence sur le terrain.

COPIER LE TEXTE

Votre VariBOX spécifique Football

Lier l’éclairage LED de votre terrain de football à une gestion d’éclairage avec nos coffrets VariBOX permettra d’adapter la lumière à l’utilisation avec différents niveaux de luminosité (Entrainement / Compétition).

Découvrez la VariFOOT, le coffret spécifique pour les terrains de football comprenant 2 ou 3 niveaux de luminosités selon la catégorisation, un allumage demi terrain (allumage en quinconce) ou encore une horloge permettant de bloquer l’allumage sur des plages horaires fixes.

Niveaux de luminosité conseillés :

  • E7 – 100 Lux = entraînement
  • E6 – 150 Lux = compétition départementale
  • E5 – 250 Lux = compétition régionale



Options conseillées :

  • Allumage demi terrain
  • Horloge générale sur plage horaire définie (exemple de 23h à 8h)
  • Sonde luminosité on/off
  • Marche forcée (en cas d’évènement)

VariFoot – nos préconisations d’installation :

  • Solution Radio sans fil : Installation d’un dispositif RF sur chaque mât, pas de câblage entre le coffret et les projecteurs. C’est la solution idéale en rénovation lorsque les mâts sont déjà en place.
  • Solution Câblée : Mise en place d’un Bus DALI (câblage électrique) entre les luminaires situés sur chaque mât et le coffret de gestion de la VariBOX. C’est une solution simple à mettre en œuvre sur des terrains neufs.
  • Coffret de commande : Le coffret VariBOX sera idéalement situé, soit au pied d’un mât d’éclairage, soit dans le club house. La façade permet de visualiser rapidement les différents niveaux, les demi terrains allumés et de gérer l’ensemble des commandes.
