ÉCLAIRAGE TERRAIN
DE BASEBALL & SOFTBALL

L’éclairage d’un terrain de Baseball / Softball en LED, est normé par la Fédération Française de Baseball et Softball (FFBS). Nous vous accompagnons sur toute la durée de votre projet afin de vous garantir un confort de jeu agréable avec des préconisations précises sur les niveaux d’éclairement et les coefficients d’uniformité.

Quels intérêts y a-t-il à changer ses luminaires en LED ?

Comme tous les terrains de grandes envergures, les infrastructures de Baseball / Softball sont souvent éclairées avec des projecteurs à iodure très puissant, placés en haut de grands mâts d’éclairage.

Ce type de projecteur est très gourmand en électricité et atteint sa puissance maximale au bout de quelques minutes, ce qui ne permet pas une efficacité immédiate. Au contraire, avec des projecteurs LED, la sollicitation en électricité est drastiquement réduite, tout en utilisant toute la puissance disponible avec un rendu de bien meilleure qualité.



Les normes d’éclairement à respecter au baseball / softball

Un équipement LED de qualité est indispensable afin de correspondre aux normes imposées par la FFBS et permet surtout aux joueurs et spectateurs de suivre le jeu, notamment la balle, lorsqu’elle est envoyée haut et loin dans les airs. Il faut toujours pouvoir l’avoir en vue et donc avoir un éclairement horizontal et vertical adapté aux balles en hauteur sans pour autant éblouir les participants.

Notre équipe se tient à votre entière disposition quant à la proposition d’une solution efficace et adaptée à vos besoins, en respectant les contraintes de la FFBS. Selon le(s) niveau(x) de jeu pratiqué(s) sur votre terrain, nous serons en mesure de vous proposer le(s) niveau(x) de luminosité correspondant afin d’adapter l’éclairage à la pratique.

Tous nos projets se basent sur la norme d’éclairage NF EN 12193 ainsi que les documents officiels de la FFBS concernant l’éclairage de leurs infrastructures. En effet chaque terrain n’accueille pas forcément tous les niveaux de pratique (Entraînement, Régional, National et International), il est donc important de bien le(s) définir pour éviter d’utiliser des projecteurs trop ou pas assez puissants.

Notre recommandation lumineuse

La gamme Goliath

Les projecteurs LED de la gamme Goliath sont les équipements les plus adaptés aux grands terrains de sport comme ceux de baseball / softball, football, rugby ou encore hockey-sur-gazon.

Consulter la fiche technique – Gamme Goliath

600W – 960W – 1 200W – 1 500W – 1 800W

Pourquoi choisir cette gamme de luminaires LED ?

Ce sont nos projecteurs les plus puissants à ce jour et sont les seuls que nous préconisons sur des terrains comme ceux-ci.

Vous pouvez y trouver 5 puissances distinctes, comprises entre 600 et 1800W, avec une efficacité lumineuse maximale de 160lm/W. Il est important d’en avoir de différentes compositions pour pouvoir s’adapter aux nombreuses catégories de jeu et à la hauteur des mâts installés afin de garantir un éclairage précis et aux normes de la FFBS.

Les optiques des luminaires peuvent également être adaptés dans le but d’éclairer selon des angles de diffusion variés (en symétrique ou asymétrique), permettant ainsi d’éclairer avec exactitude les différentes zones du terrain.

En plus de pouvoir changer la répartition de la lumière, les modules peuvent s’incliner de 0 jusqu’à 90° selon les besoins du projet et les contraintes rencontrées.

Quelle est la durée de vie pour ce type de projecteur ?

Pour calculer la durée de vie d’un projecteur Goliath, chez Speqtris Sport, on se base sur la norme L70, L80 ou L90.

L’entretien des projecteurs est indispensable pour garantir un rendu lumineux au maximum de ses performances. L’installation, étant extérieure, sera forcément exposée aux aléas de la météo. La pluie déposera des gouttes d’eau sur les modules des luminaires, et, en séchant, créeront de la poussière parasitant ainsi leur transparence et réduisant donc le flux lumineux au cours du temps. Il est donc important d’effectuer un nettoyage de temps en temps afin de conserver l’efficacité de votre équipement.

Durée de vie à 25°C à 30°C à 45°C
L70 326 000h 300 000h 287 000h
L80 197 000h 175 000h 162 000h
L90 82 000h 80 000h 78 000h

Ces projecteurs sont-ils impactés par la pluie ou les collisions ?

Aucune crainte à avoir, nos Goliath sont certifiés IP66 (indice de protection contre l’humidité et la poussière) et IK10 (indice de protection contre les chocs). Ces indices garantissent une étanchéité et une robustesse maximale face à de fortes intempéries ou encore à une balle malencontreusement perdue.

Besoin de retransmettre des matchs à la TV ?

Ce n’est pas un problème, les projecteurs Goliath sont équipés de drivers « Flicker Free » éliminant les scintillements et offrant des images vidéos de qualité, sans effet stroboscopique à l’écran. De plus, la qualité de l’éclairage se voit améliorée et permet de contribuer au bien-être des joueurs présents sur le terrain et à celui des spectateurs dans les gradins.

Comment équiper son terrain de baseball / softball ?

Comment doit-on disposer les mâts d’éclairage sur son terrain ?

Pour l’installation des mâts d’éclairage, on retrouve souvent 3 types de dispositions : 4 mâts, 6 mâts et 8 mâts. Il est important d’avoir une de ces 3 dispositions afin d’obtenir un éclairage agréable et efficace.

Disposition 4 mâts

C’est la disposition minimale pour un terrain de baseball / softball. Il faudra penser à équiper des projecteurs très puissants pour couvrir toute la zone de jeu car, avec 4 mâts seulement, certaines parties du terrain risqueraient d’être ombragées et donc la visibilité y serait réduite.

Disposition 6 mâts

Avec cette disposition, les possibilités s’élargissent. En effet, les mâts sont répartis tout autour du terrain permettant ainsi d’ajouter plus de projecteurs, de différentes puissances, afin de convenir à des terrains où le niveau de jeu est assez élevé (régional et/ou national). Selon les besoins, des projecteurs de faible, moyenne et grande puissance peuvent être assortis pour différents types de pratique.

Disposition 8 mâts

C’est la meilleure configuration pour des terrains de haut niveau (national et/ou international). Pour ces différentes catégories de jeu, il est possible de retransmettre des matchs à la télévision, il faudra donc une luminosité accrue dans le but de s’assurer que les images soient nettes et que l’on puisse suivre le jeu à la perfection. Il faut aussi penser que les gradins nécessite un éclairage, plus faible, pour faciliter la circulation des spectateurs avec une bonne visibilité.

Pour les terrains sportifs de grandes envergures, comme les terrains de baseball / softball ou encore de hockey-sur-gazon, plusieurs choix s’offrent à vous dans votre projet de rénovation ou d’installation d’un éclairage LED :

  • Vous avez déjà des mâts en place ? Nous pouvons rénover les éclairages en se repositionnant sur les mâts ou embases actuelles. Il sera nécessaire de bien vérifier la tenue du mât et sa résistance.
  • Vous n’avez pas de mâts ? Dans ce cas, nous vous accompagnons dans la préconisation du positionnement et de la hauteur afin de respecter la disposition idéale et adéquate pour le meilleur rendu lumineux et le confort des joueurs.

Quelles sont les caractéristiques à ne pas négliger sur les mâts et traverses installés ?

Dans le cadre d’un relamping, c’est-à-dire une rénovation de l’éclairage existant, il faut vérifier certaines caractéristiques concernant votre installation.

Voici une liste non exhaustive de points à étudier :

  • la résistance des matériaux et du mat
  • la corrosion
  • la solidité des traverses
  • l’inclinaison du mât s’il y a un défaut au sol, à la base de la structure
  • la charge et sa prise aux vents afin d’éviter tout accident

Si vous pensez qu’une vérification est à faire, n’hésitez pas à contacter un professionnel du métier afin de définir la possibilité, la résistance au vent et la charge admissible.

Les différents niveaux d’éclairage au baseball / softball

Sur des terrains de baseball ou de softball, on dénombre 4 catégories de terrain : Entraînement, Régional, National et International.

Les terrains d’entraînements et régionaux n’auront pas besoin d’une grande quantité de lumière pour convenir à la pratique. Pour les niveaux national et international, l’exigence en terme d’efficacité lumineuse sera bien plus élevée, aux vues des enjeux que les matchs représentent.

Éclairage par niveau de jeu Éclairage horizontal (en lux) Éclairage vertical (en lux)
Champ intérieur Champ extérieur Champ intérieur Champ extérieur
International 1000 700 700 500
National 750 500 500 400
Régional 500 400 300 250
Entraînement 300 250 200 150



Éclairement horizontal et vertical : essentiels pour permettre une visibilité optimale de la balle, qu’elle soit au sol ou en mouvement dans les airs.

Un système d’éclairage adéquat permet d’optimiser l’utilisation du terrain,
en prolongeant les heures de jeu et en améliorant les conditions pour les
joueurs et les spectateurs.

À quoi sert l’uniformité d’éclairage ?

Pour l’éclairage de terrains sportifs, il est nécessaire de respecter un coefficient d’uniformité de la lumière afin d’obtenir une lumière homogène sur l’ensemble de la zone à éclairer et ainsi améliorer le confort visuel de tous.

Ce paramètre vise à éviter les distorsions visuelles, notamment en ce qui concerne la perception de la vitesse et de la position de la balle.

Intégrez les normes du Baseball / Softball à votre CCTP

Le CCTP (Cahier des Clauses Techniques Particulières) est un document nécessaire pour tout marché public. Il permet de déterminer les besoins de l’acheteur. Pour l’éclairage de terrain(s) de baseball ou softball, des normes d’éclairement doivent être respectées afin d’assurer la conformité de chaque terrain à éclairer.

Comment fonctionne notre module de prescription ci-dessous ?
  • Cliquez sur le niveau d'éclairage ou puissance souhaité
  • Le texte correspondant s'affiche
  • Cliquez sur le bouton "Copier le texte"
  • Allez sur votre document texte et faites "Coller" ou "Ctrl+V"

Choisissez l'une des propositions suivantes :

International
/
National
/
Régional
/
Entraînement

D’après la norme d’éclairage de la Fédération Française de Baseball et Softball :

Catégorie Internationale :

  • Éclairage horizontal (champ intérieur) : 1000 Lux
  • Éclairage horizontal (champ extérieur) : 700 Lux
  • Éclairage vertical (champ intérieur) : 700 Lux
  • Éclairage vertical (champ extérieur) : 500 Lux
COPIER LE TEXTE

D’après la norme d’éclairage de la Fédération Française de Baseball et Softball :

Catégorie Nationale :

  • Éclairage horizontal (champ intérieur) : 750 Lux
  • Éclairage horizontal (champ extérieur) : 500 Lux
  • Éclairage vertical (champ intérieur) : 500 Lux
  • Éclairage vertical (champ extérieur) : 400 Lux
COPIER LE TEXTE

D’après la norme d’éclairage de la Fédération Française de Baseball et Softball :

Catégorie Régionale :

  • Éclairage horizontal (champ intérieur) : 500 Lux
  • Éclairage horizontal (champ extérieur) : 400 Lux
  • Éclairage vertical (champ intérieur) : 300 Lux
  • Éclairage vertical (champ extérieur) : 250 Lux
COPIER LE TEXTE

D’après la norme d’éclairage de la Fédération Française de Baseball et Softball :

Catégorie Entraînement :

  • Éclairage horizontal (champ intérieur) : 300 Lux
  • Éclairage horizontal (champ extérieur) : 250 Lux
  • Éclairage vertical (champ intérieur) : 200 Lux
  • Éclairage vertical (champ extérieur) : 150 Lux
COPIER LE TEXTE
COPIER LE TEXTE
COPIER LE TEXTE
COPIER LE TEXTE
COPIER LE TEXTE
COPIER LE TEXTE

Autres réglementations à prendre en compte

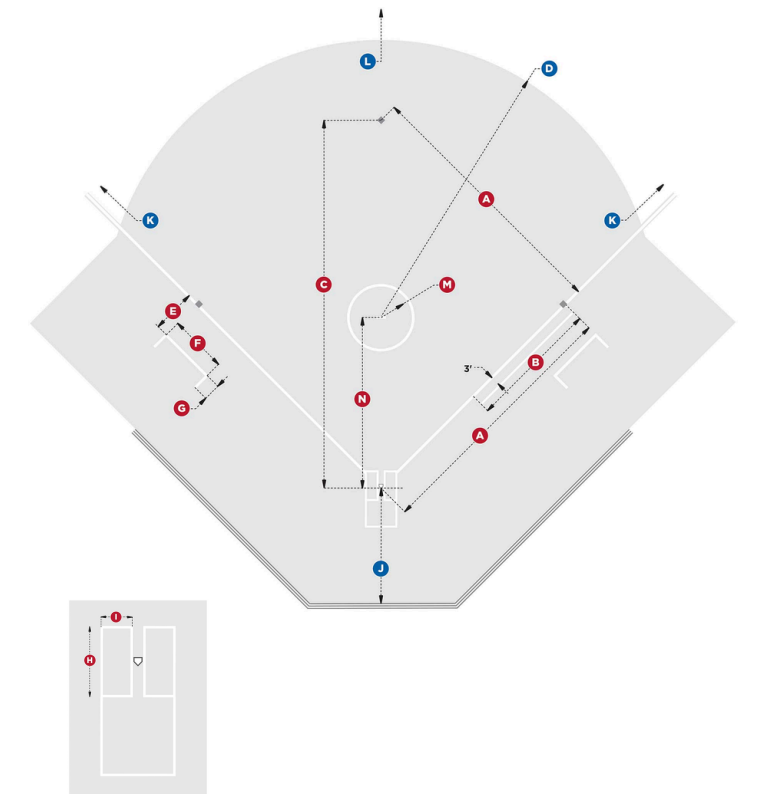

Les dimensions des terrains de softball

Légende et distances (en m) ID Softball Fastpitch (clôture à
67m / 76.2m) / Baseball 12U		 Softball Slowpitch (clôture à
75m à 90)
Distance entre les bases A 60′ / 18,288 m 65′ / 19,812 m
Couloir du coureur de 1ère base B 30′ / 9,144 m 32.5′ / 9,906 m
Hypoténuse intérieure C 84′ 10-1/4″ / 25,857 m 91′ 11″ / 28,016 m
Rayon d’arc du champ intérieur D 60′ / 18,288 m 60′ / 18,288 m
Distance jusqu’à la boite du
coach depuis la ligne de fausse balle		 E 12′ / 3,658 m 10′ / 3,048 m
Longueur de la boîte du coach F 15′ / 4,572 m 10′ / 3,048 m
Largeur de la boîte du coach G 3′ / 0,914 m 3′ / 0,914 m
Longueur de la boîte du
frappeur		 H 7′ / 2,134 m 5′ 6″ / 1,676 m
Largeur de la boîte du frappeur I 3′ / 0,914 m 3′ / 0,914 m
Distance du filet de sécurité
depuis la pointe du marbre		 J 25′ / 7,620 m 25′ / 7,620 m
Distance minimale du champ
par rapport aux champs
gauche et droit		 K 190′ / 57,912 m 250′ / 76,200 m
Distance minimale jusqu’au
champ centre		 L 220′ / 67,056 m (féminin)
250′ / 76.20 m (masculin)		 250′ / 76,200 m
Rayon du cercle de lanceur M 8′ / 2,438 m –
Distance entre le marbre et la
plaque de lanceur		 N 43′ / 13,106 m (féminin)
46′ / 14.02 m (masculin)		 50′ / 15,240 m

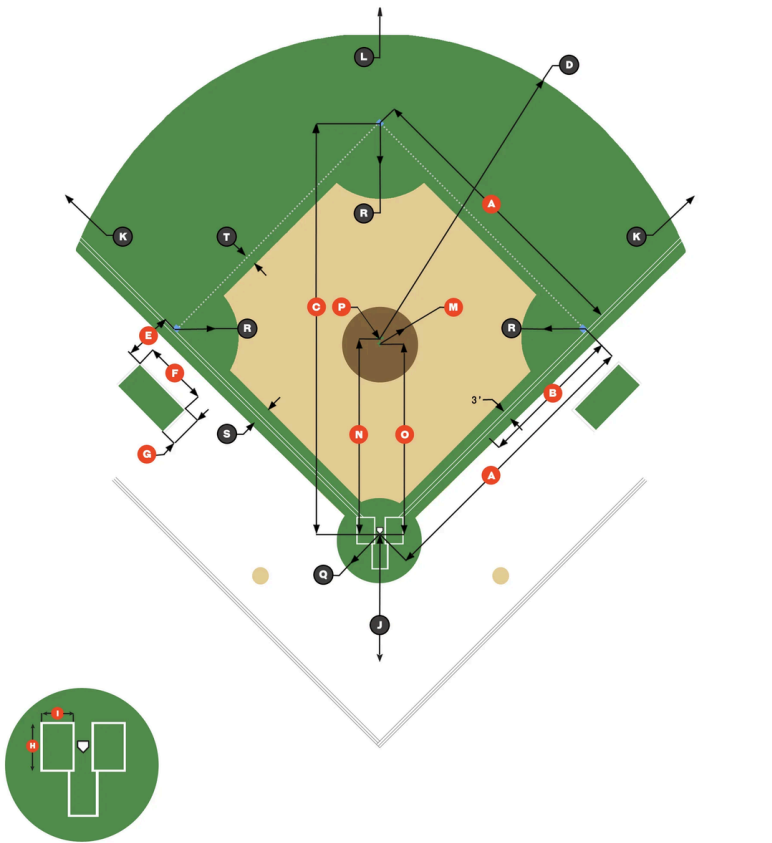

Les dimensions des terrains de baseball

Légende et distances (en m) ID 12U (clôture à 61m)
Distance entre les bases A 60′ / 18,288 m
Couloir du coureur de 1ère base B 30′ / 9,144 m
Hypoténuse intérieure C 84′ 10-1/4″ / 25,851 m
Rayon d’arc du champ intérieur D 50′ / 15,240 m
Distance jusqu’à la boite du coach depuis la ligne de fausse balle E 6′ / 1,829 m
Longueur de la boîte du coach F 8′ / 2,438 m
Largeur de la boîte du coach G 4′ / 1,219 m
Longueur de la boîte du frappeur H 6′ / 1,829 m
Largeur de la boîte du frappeur I 3′ / 0,914 m
Distance du filet de sécurité depuis la pointe du marbre J 25′ / 7,620 m
Distance minimale du champ par rapport aux champs gauche et droit K 200′ / 60,960 m
Distance minimale jusqu’au champ centre L 200′ / 60,960 m
Rayon du cercle de lanceur M 5′ / 1,524 m
Distance entre le marbre et la plaque de lanceur N 46′ / 14,021 m
Distance du centre du cercle de lanceur depuis le marbre O 45′ / 13,716 m
Hauteur du cercle de lanceur P 6″ / 0,152
Rayon du contour du marbre Q 10′ / 3,048 m
Rayon du contour des bases R 9′ / 2,743 m
1ère et 3ème largeur de ligne de base S 4′ / 1,219 m
Distance entre l’herbe du champ intérieur et la ligne de base (1er au 2e au 3e) T 2″ / 0,610 m

Votre gestion d’éclairage via la VariBOX

Pouvoir piloter son éclairage est essentiel lorsqu’il s’agit de réaliser des économies d’énergie. C’est pourquoi nous vous proposons la VariBOX, un système de gestion d’éclairage tout-en-un, permettant d’adapter l’éclairage du terrain selon l’utilisation du moment. Par exemple, la puissance lumineuse sera différente s’il s’agit d’un entraînement ou d’un match officiel.

Découvrez nos différentes VariBOX et choisissez parmi les coffrets, celui qui convient le plus à vos besoins ou personnalisez le comme vous le souhaitez afin d’obtenir une gestion sur-mesure et unique à votre terrain.

Quels sont les niveaux de luminosité conseillés ?

  • 300 Lux = entraînement
  • 500 Lux = régional
  • 750 Lux = national
  • 1000 Lux = international



Les options recommandées pour la gestion de terrains de baseball / softball

  • Horloge générale : définissez une plage horaire (exemple de 23h à 8h) sur laquelle les luminaires ne peuvent s’allumer, pour éviter tout oubli d’extinction
  • Sonde luminosité on/off : pendant les phases ensoleillées, lorsque le niveau d’éclairage naturel est supérieur ou égal aux normes d’éclairement, les projecteurs s’éteindront et la sonde bloquera le rallumage
  • Marche forcée : permet aux luminaires de rester allumés, peu importe les options d’extinction paramétrées, très utile lors d’événements spontanés

VariBOX Baseball – nos préconisations pour une gestion d’éclairage de terrains de baseball / softball

  • Solution Radio sans fil : Solution optimale lors d’une rénovation avec des mâts déjà installés. Un dispositif RF est placé sur chaque mât facilitant le pilotage en sans fil.
  • Solution Câblée : Plus adaptée aux terrains neufs, un câblage électrique (Bus DALI) relie les luminaires et le coffret de gestion entre eux. C’est la solution la plus simple et économique !
  • Coffret de commande : Un boîtier, regroupant toutes les options programmées, sera positionné à un endroit stratégique pour y avoir accès rapidement. Cela peut être au pied d’un mât comme dans le club house selon vos préférences.

Nous pouvons également vous proposer une option d’animation lumineuse (DMX / Artnet), dans laquelle vous retrouverez divers jeux de lumières. Parfait pour animer et dynamiser le terrain lors d’événements ponctuels.

Notre guide sportif

Avec plus de 13 ans d’expérience terrain et réalisations, nous avons conçu ici un panel de disposition d’éclairage et d’implantation selon chaque sport à travers notre guide sportif.
Cet outil vous permettra de retrouver rapidement les études photométriques correspondantes à votre projet et de définir et proposer le matériel adéquat pour le résultat lumineux souhaité.

  • + de 300 projets à votre disposition.
  • Des études photométriques sur l’ensemble des sports.
  • Des implantations types et fréquentes selon chaque niveau de compétition.
  • Le savoir-faire et l’expérience à portée de main pour tous nos clients.
